粉末化學成分
|
元素 |
Si |
Fe |
Cu |
Mn |
Mg |
|
含量（wt%） |
≤0.8 |
3.1-4.6 |
1.2-2.7 |
0.8-1.4 |
≤0.5 |
|
元素 |
Zn |
Cr |
Ti |
Al |
|
|
含量（wt%） |
≤0.5 |
≤0.2 |
≤0.2 |
Bal. |
|
粉末物理性能
| 粒度范圍 | 粒度分布 | 松裝密度 | 振實密度 | 流動性 | ||
| D10 | D50 | D90 | ||||
| 15-53μm | 15-25μm | 30-40 μm | 50-65μm | >1.3 g/cm3 | >1.5 g/cm3 | <150s/50g |

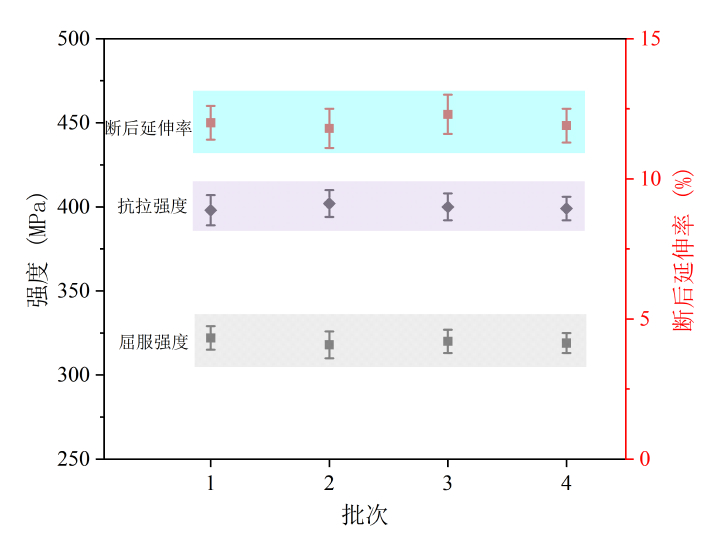

熱處理態(tài)樣品拉伸性能批次穩(wěn)定性

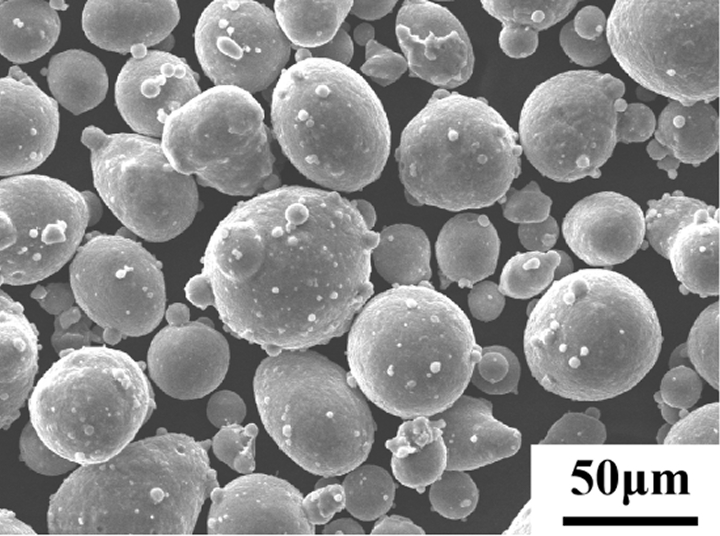

粉末形貌
拉伸性能
| 材料狀態(tài) | 試驗溫度(°C) | 抗拉強度(MPa) | 屈服強度(MPa) | 斷后延伸率(%) |
| 打印態(tài) | 23 | 360~390 | 260~290 | 13~16 |
| 熱處理態(tài) | 23 | 390-410 | 310-330 | 11~13 |
| 300 | >240 | >210 | >6 |
提供CDN加速/云存儲服務 備案號：津ICP備2025040835號-1 下載申請表格
